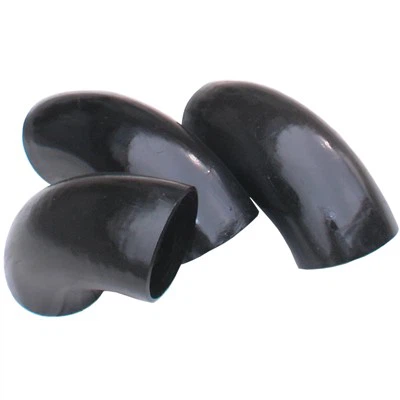

نام محصول: زانو فولاد کربنی جوش داده شده لب به لب با شعاع بلند 90 درجه و شعاع کوتاه
استاندارد تولید: ASME B16.9
استاندارد و درجه فولاد: ASTM A234 WPB، WP11، WP12، WP22، WP91 و غیره
درجه: 45 درجه، 90 درجه، 180 درجه و غیره
شعاع: شعاع بلند (LR=1.5D)، شعاع کوتاه (SR=1.0D)، 2D، 3D، 5D، 6D و غیره
اتصال: لب به لب جوش داده شده، اسکوکت، رزوه و غیره
جنس: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژی.
محدوده تولید: قطر خروجی: 1/2"-24" برای بدون درز 24"-80" برای جوش داده شده
ضخامت دیوار، 2mm-60mm، SCH10، SCH20، SCH30، SCH40، SCH60، SCH80، SCHSTD، SCHXS و غیره
سطح: لخت، نقاشی سیاه، نقاشی قرمز و سایر رنگهای رنگی، گالوانیزه داغ، پوشش FBE، پوشش 3LPE و غیره
بسته بندی: بسته بندی کوچک با جعبه چوبی، بسته بندی اندازه بزرگ توسط پالت چوبی.
انواع متداول زانویی فولاد کربن چیست؟
1، طبقه بندی شده توسط زاویه خمش
زانویی 45 درجه: برای چرخش صاف خطوط لوله برای کاهش مقاومت جریان متوسط استفاده می شود، معمولاً در شرایطی که فضا محدود است یا نیاز به کاهش ضربه است استفاده می شود.
زانویی 90 درجه: رایج ترین نوع، مورد استفاده برای دستیابی به چرخش عمودی خطوط لوله، همچنین به عنوان "خم زاویه راست" یا "خم عشق" شناخته می شود، با بیشترین نسبت در انواع مختلف مهندسی.
زانویی 180 درجه: همچنین به عنوان "زانویی U{1}}شکل شناخته می شود"، که برای چرخش خط لوله استفاده می شود، که معمولا در سیستم هایی مانند مبدل های حرارتی و مدارهای ایستگاه پمپ دیده می شود.
زوایای ویژه: مانند 30 درجه، 60 درجه و غیره، می توان با توجه به نیازهای مهندسی سفارشی کرد.
2، طبقه بندی شده توسط شعاع انحنا
زانویی با شعاع بلند (R=1.5D): شعاع انحنای 1.5 برابر قطر بیرونی لوله است، با یک خم ملایم، مناسب برای سیستمهای سیال با فشار بالا و سرعت بالا-، و میتواند به طور موثر تلاطم و سایش را کاهش دهد.
زانویی با شعاع کوتاه (R{0}}D): شعاع انحنا برابر با قطر بیرونی لوله است که فضای کوچکی را اشغال میکند اما مقاومت جریان زیادی دارد. معمولاً در فضاهای فشرده با فشار کم استفاده می شود و حد بالایی فشار کاری باید 20 درصد در هنگام استفاده کاهش یابد.
3، طبقه بندی شده بر اساس سطح فشار (سیستم استاندارد آمریکایی)
رتبه بندی فشار زانوهای فولاد کربنی با استانداردهای لوله مطابقت دارد، با 17 نوع رایج، که از جمله رایج ترین آنها STD (ضخامت دیوار استاندارد) و XS (ضخامت دیواره ضخیم شده) است:
Sch5s~Sch160، XXS و غیره، هر چه عدد بزرگتر باشد، ضخامت دیواره ضخیم تر و ظرفیت تحمل فشار قوی تر است.
برای مثال، Sch40 با فشار معمولی مطابقت دارد، در حالی که XS (یعنی Sch80) در محیطهای فشار بالا استفاده میشود.
4، طبقه بندی شده توسط روش اتصال
اتصال جوش لب به لب: متداولترین مورد، با اتصال ایمن و بدون خطر نشتی، مناسب برای سیستمهای-فشار و دمای بالا-.
اتصال رزوه ای: نصب آسان، بدون نیاز به جوش، مناسب برای خطوط لوله با قطر کوچک-.
جوش سوکت: معمولاً برای خطوط لوله زیر DN50، با عملکرد آب بندی خوب استفاده می شود، اما برای کاربردهای تنش چرخه ای بالا مناسب نیست.
اتصال فلنج: قابل جدا شدن، مناسب برای رابط های تجهیزات یا قطعاتی که نیاز به تعمیر و نگهداری منظم دارند.
